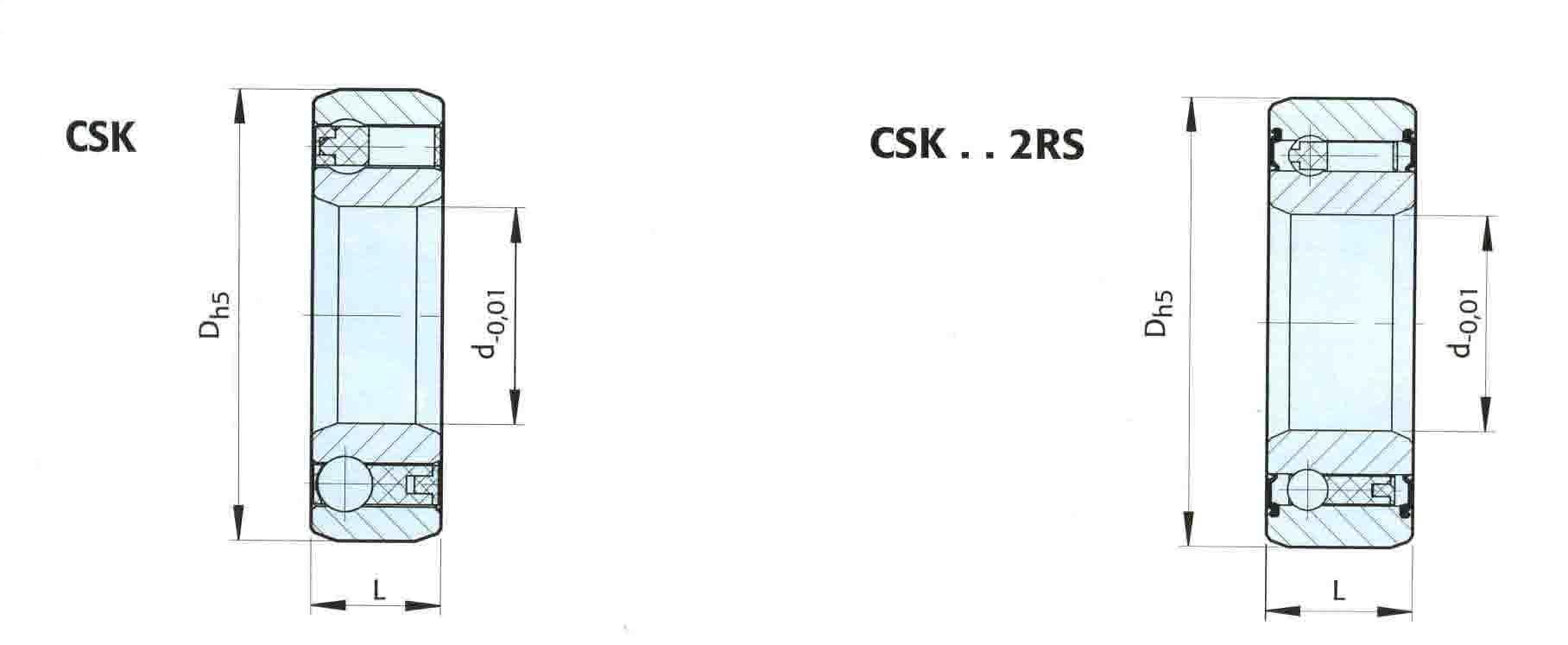

CSK型式为不规则形状作动子单向离合器，外型尺寸与62系列轴承相同 (尺寸8号40号除外)，二边封盖可防止0.3mm以上的尘灰铁屑进入内部。扭力之传输为藉由 “紧配” 方式，以N6公差将外环与刚性足够的机壁压合，以N6公差将内环与工作轴心压合。安装时要注意，不可敲打内环压迫外环进入机壁，及不可敲打外环压迫内环挤入轴心的方式安装。若不想使用紧配方式安装，可采用CSK-PP系列C3级轴承方式安装以得到最佳效果。
|
| |
 |
|
| Type |
Size |
Bearing series |
Bearing loads |
Weight |
Resistance torque |
| |
|
|
dyn. |
stat. |
|
|
| CSK(KK) |
d |
|
TKN1) |
nmax. |
D |
L |
C |
C0 |
|
TR |
| mm |
|
Nm |
min-1 |
mm |
mm |
kN |
kN |
kg |
Ncm |
| 8* |
--- |
2,0 |
15000 |
22 |
9 |
3,28 |
0,86 |
0,015 |
0,5 |
| 12 |
6201 |
7,4 |
10000 |
32 |
10 |
6,1 |
2,77 |
0,04 |
0,7 |
| 15 |
6202 |
13,5 |
8400 |
35 |
11 |
7,4 |
3,42 |
0,06 |
0,9 |
| 17 |
6203 |
24,5 |
7350 |
40 |
12 |
7,9 |
3,8 |
0,070 |
1,1 |
| 20 |
6204 |
40 |
6000 |
47 |
14 |
9,4 |
4,46 |
0,110 |
1,3 |
| 25 |
6205 |
68 |
5200 |
52 |
15 |
10,7 |
5,46 |
0,140 |
2,0 |
| 30 |
6206 |
110 |
4200 |
62 |
16 |
11,7 |
6,45 |
0,210 |
4,4 |
| 35 |
6207 |
140 |
3600 |
72 |
17 |
12,6 |
7,28 |
0,300 |
5,8 |
| 40 |
--- |
260 |
3000 |
80 |
22 |
15,54 |
12,25 |
0,5 |
7,0 |
| CSK..2RS |
8** |
--- |
2,0 |
15000 |
22 |
9 |
3,28 |
0,86 |
0,015 |
0,8 |
| 12 |
|
7,4 |
10000 |
32 |
14 |
6,1 |
2,77 |
0,05 |
3,0 |
| 15 |
|
13,5 |
8400 |
35 |
16 |
7,4 |
3,42 |
0,070 |
4,0 |
| 17 |
|
24,5 |
7350 |
40 |
17 |
7,9 |
3,8 |
0,09 |
5,6 |
| 20 |
|
40 |
6000 |
47 |
19 |
9,4 |
4,46 |
0,145 |
6,0 |
| 25 |
|
68 |
5200 |
52 |
20 |
10,7 |
5,46 |
0,175 |
6,0 |
| 30 |
|
110 |
4200 |
62 |
21 |
11,7 |
6,45 |
0,270 |
7,5 |
| 35 |
|
140 |
3600 |
72 |
22 |
12,6 |
7,28 |
0,400 |
8,2 |
| 40*** |
--- |
260 |
3000 |
80 |
27 |
15,54 |
12,25 |
0,6 |
10 |
| 1) Tmax.＝2,5 × TKN |
|
|
|
|
